Wafer Testing Printed Circuit Board

Plastplötur til að prófa oblátur eru mikilvæg tegund rafrænna íhluta sem notuð eru við prófun á hálfleiðurum. Það er sérhæft borð sem notað er til prófunar á rafrænum íhlutum, aðallega notað í oblátaprófun og við önnur tækifæri.

Wafer prófunarbúnaður getur prófað ýmsar gerðir af hálfleiðara tækjum, svo sem samþættum hringrásum, minniseiningum osfrv. Þeir geta einnig framkvæmt ýmsar prófanir, svo sem rafmagnsprófanir, virkniprófanir o.s.frv., til að tryggja að frammistaða íhluta uppfylli staðla og kröfur .

Vegna mikilvægis oblátaprófunar eru prentplötur fyrir oblátapróf oft talin mikilvægur rafeindahluti. Þess vegna, í hönnunar- og framleiðsluferlinu, er nauðsynlegt að fylgja hárnákvæmni og háum áreiðanleikastaðlum og kröfum til að tryggja langtíma stöðugan rekstur þeirra og veita þar með sterkan stuðning við nútíma rafeindaiðnaðinn.

Wafer prófun prentað hringrás borð er tegund af hringrás borð notað fyrir hálfleiðara oblátur próf, sem hefur eftirfarandi eiginleika:

1. Háþéttni raflögn:Þynnuprófunarplötur þurfa að bera mikinn fjölda hringrásarhluta og fjarlægðin á milli hringrásarhluta er mjög nálægt, svo háþéttni raflögn er nauðsynleg.

2. Háhraða sending:Spjaldið þarf að styðja við háhraða sendingu til að fljótt prófa oblátuna.

3. Mikill áreiðanleiki:Þar sem oblátaprófunar-PCB ber það verkefni að prófa oblátið, eru áreiðanleikakröfur hennar mjög háar og engar bilanir eru leyfðar.

Vegna mikils áreiðanleika og stöðugleika oblátaprófunarborða eru þau aðallega notuð á hálfleiðaraframleiðslusviðinu og hægt að nota til að prófa ýmsar flísvörur, þar á meðal örgjörva, minningar og forritanlega rökfræði. Notkun þess getur gert flísaframleiðendum kleift að átta sig betur á gæðum og afköstum flísanna og bæta samkeppnishæfni vara.

Sihui Fuji gerði með góðum árangri 34 laga prófunarborð fyrir blindhola obláta. Heildarplötuþykktinni er stjórnað í samræmi við 4,75 ± 0.254mm og þvermál blindgatsins erφ0.175mm. Lasergat erφ0.10mm. Lágmarks borhola er 0,30 mm. Hlutfall borðþykktar og þvermáls er 15,83:1. Við framleiðslu á þessu háa, marglaga og flókna oblátaprófunarborði höfum við stranglega stjórnað rýrnunargildum pressunar, borunarnákvæmni og koparþykktar holu til að tryggja gæði borðsins.

Þynnuprófunarprentplötur eru einn af ómissandi og mikilvægum þáttum í nútíma rafeindaiðnaði og árangursrík hönnun og framleiðsla þeirra skiptir miklu máli til að tryggja réttmæti og samkvæmni hálfleiðaratækja.

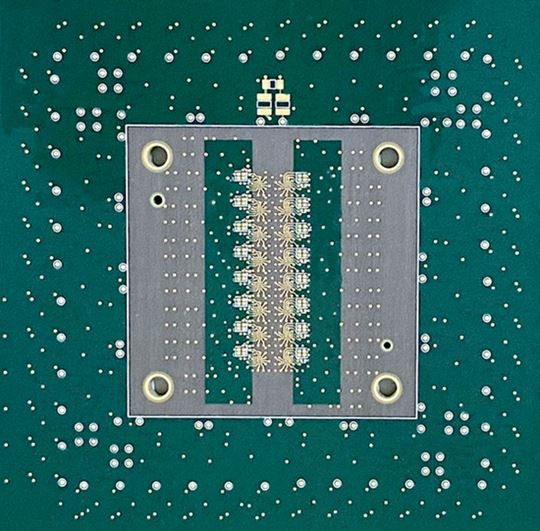

Mynd: Wafer prófun á prentplötu

Forskrift sýnisborðs

Atriði: Wafer prófun á prentplötu

Lag: 34

Efni: 370HR

Þykkt borðs: 4,75±0,254 mm
