Cu málun ferli

Cu-húðunarferlið prentaðra hringrása er eitt af mikilvægu ferlunum við framleiðslu á rafeindaspjöldum. Cu-húðunarferlið hringrásarborða felur aðallega í sér að húða lag af málmfilmu á yfirborði borðsins til að mynda hringrásartengingar og merkjasendingu.

Sem lykilþáttur í rafeindaiðnaðinum hefur rafafköst og áreiðanleiki prentaðra rafrása beint áhrif á gæði og stöðugan árangur allrar rafeindavörunnar. Meðal þeirra er rafhúðununarferlið mikilvægasti þátturinn í framleiðsluferli hringrásarplötunnar.

1.Formeðferð

Meðferðin fyrir rafhúðun á prentuðum hringrásarplötum er mjög mikilvægt skref, sem getur í raun fjarlægt óhreinindi og mengunarefni af yfirborði prentplötunnar og tryggt að rafhúðunarlagið sem fæst eftir rafhúðun geti fest sig við yfirborð hringrásarborðsins og haft nægjanlegt viðloðun. Formeðferð með rafhúðun felur venjulega í sér eftirfarandi skref:

a. Fituhreinsun: Þvoið yfirborð prentplötunnar með efnahreinsiefni eða kælivökva til að fjarlægja fitu og óhreinindi af yfirborðinu.

b. Afmengun: Bleytið og hreinsið yfirborð hringrásarplötunnar með basískum eða súrum hreinsiefnum til að fjarlægja oxíðlagið og oxíðlagið á yfirborðinu og koma í veg fyrir neikvæð áhrif meðan á rafhúðun stendur.

c. Oxun koparfjarlægingar: Meðhöndlaðu koparyfirborðið með lausn af niðurdýfðu kopareyðandi oxunarefni til að fjarlægja oxíðlagið og mengunarefni.

2.Undirbúningur rafhúðun lausnar

Rafhúðunarlausn er mjög mikilvægur hluti af rafhúðuninni, sem ákvarðar þykkt, viðloðun og tæringarþol rafhúðunarinnar. Formúla rafhúðun lausnar er mismunandi fyrir mismunandi efni og byggingarkröfur. Við undirbúning rafhúðunarlausnar þarf að hafa eftirfarandi atriði í huga:

a. Veldu viðeigandi hráefni fyrir rafhúðun lausn, eins og sýru eða basa.

b. Ákvarðu ferlisbreytur rafhúðunarinnar, svo sem spennu, straumþéttleika og rafhúðuntíma.

c. Veldu viðeigandi rafhúðun böð og rafskaut.

3.Cu málun aðgerð

Rafhúðunaraðgerð prentaðra hringrása er mikilvægasti hluti rafhúðunarinnar, sem hefur bein áhrif á endanlega þykkt, sléttleika og viðloðun endanlegrar húðunarlagsins. Rafhúðununaraðgerðin felur í sér eftirfarandi skref:

a. Athugaðu hvort rafhúðun tankur og rafskaut séu hrein og uppfylli vinnslukröfur.

b. Settu prentplötuna í rafhúðun baðið og tengdu jákvæðu og neikvæðu rafskautunum.

c. Stjórnaðu þykkt og einsleitni rafhúðunslagsins með því að stilla breytur eins og spennu, straumþéttleika og rafhúðuntíma í rafhúðuninni.

d. Meðan á rafhúðun stendur er nauðsynlegt að athuga stöðugt hitastig og pH-gildi rafhúðunarinnar til að forðast allar breytingar á málunarlausninni.

e. Eftir að rafhúðun er lokið skaltu fjarlægja prentplötuna úr rafhúðunartankinum og framkvæma síðari meðferðir eins og þvott og þurrkun til að tryggja að rafhúðun lagið geti fullkomlega fest sig við yfirborð prentplötunnar.

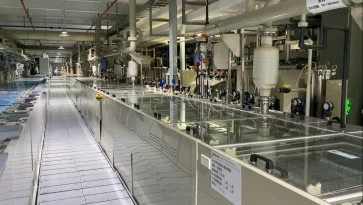

Mynd: Lárétt efnahúðun

Mynd: VCP fyllingarhúðun

Sem lykilferli í framleiðsluferli borðanna hefur Sihui Fuji lagt allt fram við að bæta stöðugt gæði Cu-húðunarvara og kanna ýmsa möguleika til kostnaðarlækkunar. Við leitumst við að veita viðskiptavinum hágæða og hagkvæmar prentplötur.
