Stíf-sveigjanlegt borð Sihui Fuji

Sihui Fuji einbeitir sér að framleiðslu á litlum og meðalstórum lotum, miklum erfiðleikum og mikilli áreiðanleika, stífum sveigjanlegum PCB. Til þess að ná háum gæðum styrkjum við stöðugt tæknirannsóknir okkar og þróun, fjárfestum meira fjármagn í þróun hágæða HDI stíf-sveigjanlegs borðstækni og leitumst við að ná markaðshlutdeild í vörum okkar.



Varðandi FPCB hefur það aðallega eftirfarandi eiginleika:

1.Það er hægt að setja það saman með 3D hljómtæki raflögn

2. Það er hægt að nota það með miklum beygjukröfum

3. Háþéttni hringrás hönnun, fær um að ná HDI

4. Mikill áreiðanleiki, lítið viðnám tap, heill merki sending

5. Stytta uppsetningartíma, draga úr uppsetningarkostnaði og auðvelda notkun

6. Með stífum plötustyrk getur það stutt



Eftir stöðuga reynslu og þróun getur Sihui Fuji nú náð fjöldaframleiðslu á 1-20 lögum. Vörurnar ná til lækninga, ómannaðra loftfara, snjallsíma, rafsígarettu, nýrra rafgeyma í ökutækjum, LED ljósa, hurðalása, bílskynjara og aðrar vörur.



Við höfum gripið til eftirfarandi ráðstafana til að stjórna þeim vandamálum sem hætta er á að eiga sér stað meðan á framleiðsluferlinu stendur, svo sem sveigjanleg aflögun á borði, misjöfnun millilaga, sveigjanleg borðhúðunargöt og afhjúpuð framleiðslu.

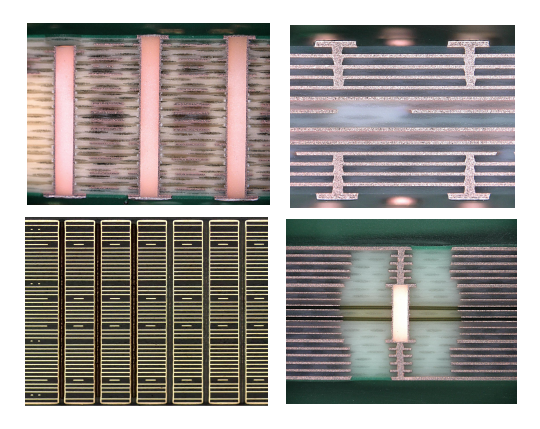

Mynd: Þversnið af stífu sveigjanlegu PCB





Sveigjanleguraflögun borðs

Við notum sérstaka FPC lárétta línu til framleiðslu, og notum ekki blandaða röð skeyting til að tryggja flatleika borðyfirborðsins.



Millilagmisskipting

1.við munum breyta jöfnunarholunum á milli laga frá myndatöku til borunar.

2.Ákvarða stækkun og samdrætti stífa borðsins byggt á stækkun og samdrætti sveigjanlegu borðsins, sem tryggir aðlögunarnákvæmni sveigjanlega borðsins og stífa borðsins.

3. Ákvarða stækkun og samdrætti stífu borðsins byggt á stækkun og samdrætti sveigjanlegu borðsins, sem tryggir jöfnunarnákvæmni sveigjanlega borðsins og stífa borðsins.

4. Aðferðin við að þrýsta mörgum tvíhliða borðum hefur verið breytt í að leggja yfir eitt tvíhliða borð með koparþynnu, allt með sama lag af innra lagamynstri til að stilla.



Lóðamaskifrávik

Bæði mynstur og lóðagríma eru unnin með LDI útsetningu og nákvæmni jöfnunar getur náð plús /-25um.

Lágmarksgeta fyrir línubreidd/línubil: 35/35um



Sveigjanlegurborðhúðun gat

1. Notaðu sérhæfðar borunarbreytur til vinnslu til að tryggja þykkt í gegnum holu vegginn.

2. Ef það eru málmhúðuð göt á sveigjanlegu borðinu, notaðu sérstaka svarta útungun og VCP rafhúðun vinnslu.

3. Eftir rafhúðun munum við gera þversnið til að staðfesta koparþykkt inni í holunni. Lágmarks holu koparþykkt á sveigjanlegu borðinu er meiri en eða jafnt og 15um, og lágmarks hola koparþykkt á stífu borðinu er meiri en eða jafnt og 21um



Dýpt-stjórnaleiddiafhjúpaferli

1. Þykkt annarrar hliðar stífu borðsins Stærri en eða jafnt og 0.25 mm er framleidd með því að nota laserblindastýringu 0.1-0.2 mm auk límfilmu 0 .075 mm auk dýptarstýrð afhjúpun með blindbrautarferli.

2. Þegar þykkt annarrar hliðar stífu plötunnar er minni en 0.25 mm, er hún gerð með 0.075 mm límfilmu og dýptarstýrðri afhjúpun með leiðarferli.

3. Þegar þykkt annarrar hliðar stífu borðsins er minni en eða jöfn 0.10mm, er hún framleidd með 0,05 mm límfilmu og dýptarstýrðri afhjúpun með laser leiðarferli. .



Við höfum fengið ISO9001, IATF16949, ISO14001, ISO13485 og önnur kerfi og UL vottorð.

1-20 lögin af stífum sveigjanlegum plötum hafa verið fjöldaframleidd og venjulegur afhendingartími fyrir venjulegar plötur er um 28-45 dagar.

Ef sérstakar kröfur eru gerðar um blindhol, niðurgrafin göt, límafgreiðslu, styrkingu o.fl. á plötunni, mun afhendingartími lengjast hæfilega.
